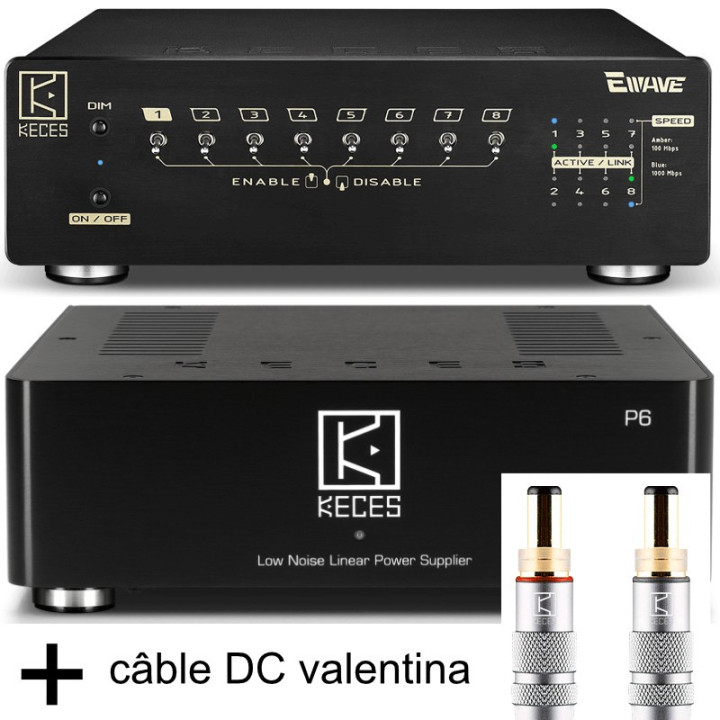

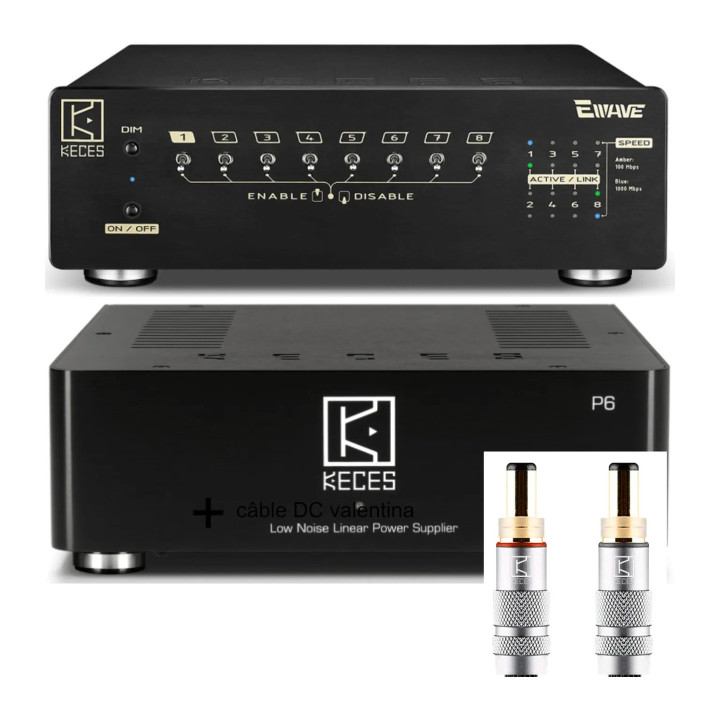

Points forts — Keces Ewave + P6 + Valentina
- Le switch Keces Ewave dispose de 8 ports cuivre 10/100/1000 Mbit/s à négociation automatique. Chacun s'active ou se désactive par un interrupteur en façade.
- L'Ewave est cadencé par un oscillateur à quartz thermostaté OCXO de 25 MHz à très faible bruit de phase.
- Dans l'Ewave, des alimentations séparées desservent la puce, l'OCXO, l'entrée, la sortie et le microcontrôleur. L'alimentation du port 1 est isolée de celle des ports 2 à 8.
- L'alimentation linéaire Keces P6 offre deux sorties de 3 A : la Zone I délivre 5, 7, 9 ou 12 V et la Zone II 12, 15, 19 ou 24 V.
- L'ondulation résiduelle du P6 reste inférieure à 220 µV à pleine puissance et inférieure à 150 µV à 60 W.
- Le câble DC Valentina de 1,5 m est en cuivre OFHC 6N. Il est blindé par une tresse de cuivre étamé et un feuillard d'aluminium.
Keces Ewave : un switch réseau pensé pour le streaming audio

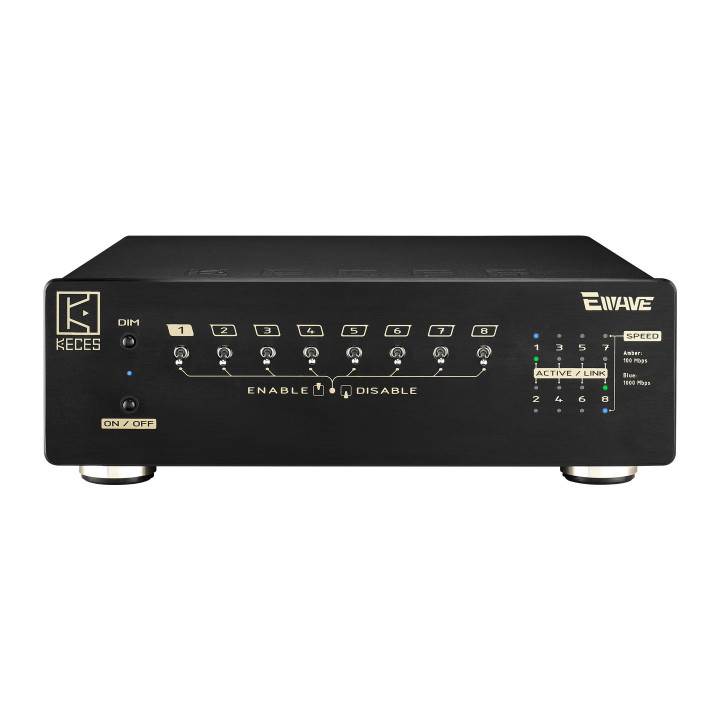

Le Keces Ewave est un switch réseau audiophile, autrement dit un commutateur Ethernet de qualité audio. La diffusion musicale en temps réel exige des données exactes, mais aussi une cadence stable et un minimum d'interférences. L'Ewave répond à ces deux exigences. Ses 8 ports Gigabit en cuivre fonctionnent à 1000, 100 ou 10 Mbit/s, en négociation automatique. Chaque port s'active ou se désactive individuellement par un interrupteur placé en façade, ce qui limite la diaphonie et préserve l'intégrité du signal.
L'Ewave est cadencé par un OCXO de 25 MHz, un oscillateur à quartz thermostaté. Son très faible bruit de phase assure une cadence précise de l'envoi des paquets, réduit la gigue et améliore la musicalité. Des alimentations séparées desservent la puce, l'OCXO, l'entrée, la sortie et le microcontrôleur, afin de limiter les interférences. L'alimentation du port 1 est isolée de celle des ports 2 à 8. Une gestion du trafic (QoS) donne la priorité aux paquets audio pour une diffusion sans interruption. Le tracé du circuit imprimé, conçu en interne, réduit les interférences électromagnétiques (EMI) et radioélectriques (RFI).
Le voyant d'alimentation de l'Ewave est rouge en veille et bleu en marche. Un voyant vert signale chaque liaison active. Le voyant de vitesse reste éteint à 10 Mbit/s, passe à l'ambre à 100 Mbit/s et au bleu à 1000 Mbit/s. Le mode Dim éteint tous les voyants, à l'exception du voyant d'alimentation, qui clignote lentement.
Keces P6 : l'alimentation linéaire qui remplace le bloc à découpage

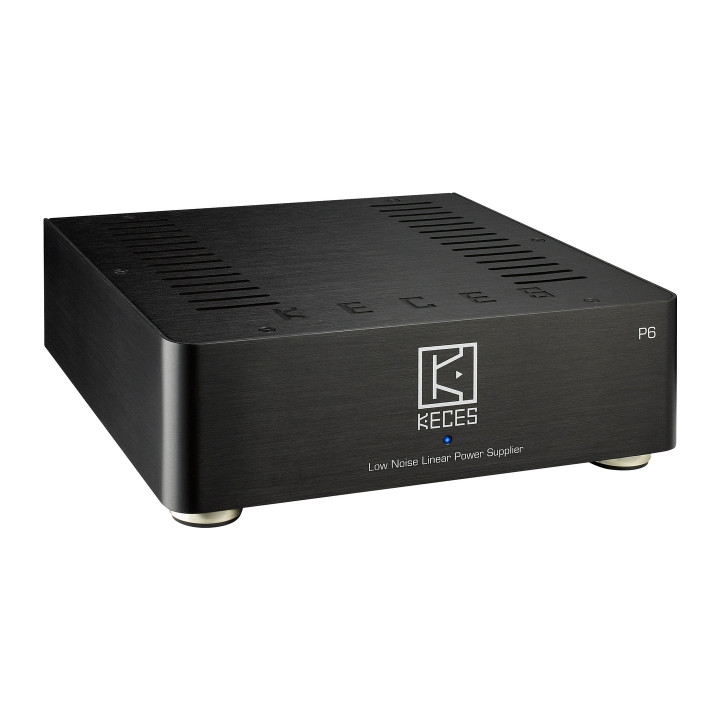

L'Ewave est livré avec un bloc secteur à découpage de 12 V / 1 A. Les alimentations linéaires Keces sont recommandées pour le remplacer, et c'est le rôle du Keces P6 dans ce pack. Le P6 est une alimentation linéaire à faible bruit, construite autour d'un transformateur torique. Son circuit, entièrement analogique, n'emploie aucun circuit intégré. Chaque rail de sortie dispose de sa propre masse. Le P6 ne produit ni ronflement ni bourdonnement à 50 Hz, y compris en pointe de charge.

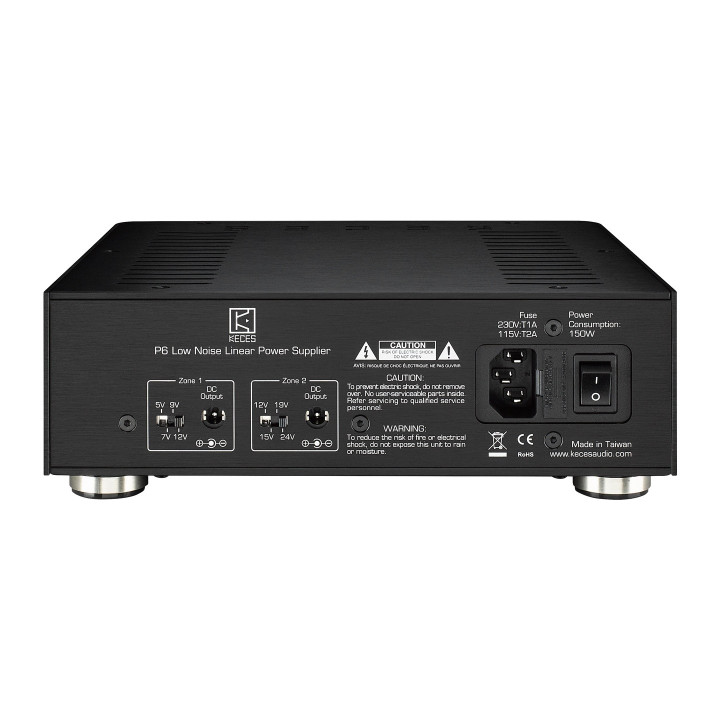

Le P6 offre deux sorties indépendantes de 3 A chacune, soit 6 A au total. La Zone I délivre 5, 7, 9 ou 12 V et la Zone II 12, 15, 19 ou 24 V. La tension de chaque sortie se règle par un sélecteur. L'ondulation résiduelle reste inférieure à 220 µV à pleine puissance et inférieure à 150 µV à 60 W. Le P6 se protège de la surchauffe et de la surcharge, puis reprend son fonctionnement une fois le défaut corrigé. Il se branche sur le secteur 230 V, accepte de 220 à 250 V à 50 Hz et consomme 150 W au maximum. Son fusible est de 1 A et son boîtier est entièrement en aluminium.
Valentina : le câble DC blindé qui relie le P6 à l'Ewave

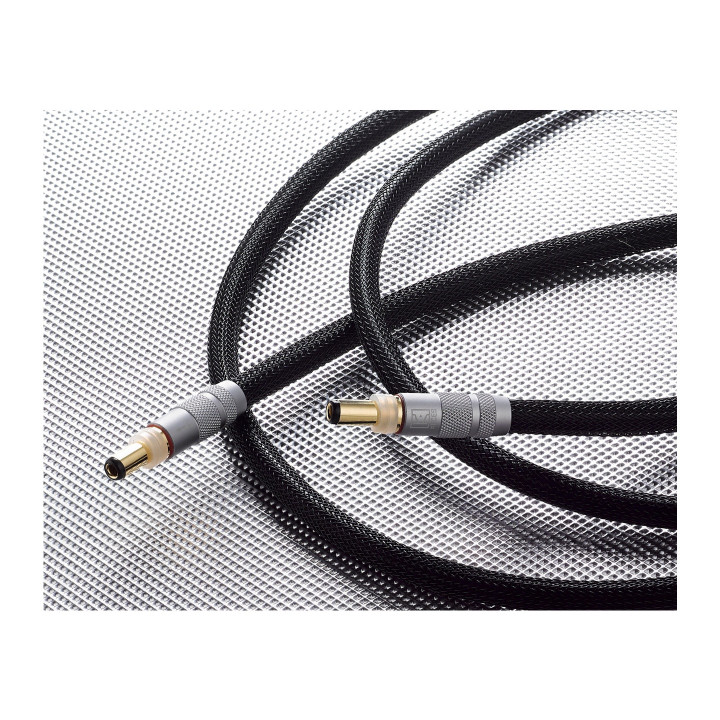

Le câble Keces Valentina repose sur une structure bifilaire blindée. Chacun de ses deux conducteurs réunit neuf brins de 0,32 mm en cuivre OFHC 6N, un cuivre sans oxygène de haute pureté, gainé de polyéthylène rouge ou noir. Un matériau amortissant placé entre les deux conducteurs limite l'effet des vibrations mécaniques sur la stabilité du courant. Le blindage associe un feuillard d'aluminium à une tresse de cuivre étamé. Une gaine souple en PVC noir et une tresse de nylon noir haute densité recouvrent l'ensemble. Ce blindage réduit les interférences extérieures pour un fond plus noir et un meilleur détail. Le Valentina mesure 1,5 m et existe en version fiche 2,5 mm vers 2,1 mm ou 2,5 mm vers 2,5 mm.
Installation et mise en service du pack Keces
L'Ewave et le P6 se placent tous deux à plat, sur un support capable de porter leur poids. Aucun des deux ne doit être enfermé dans un meuble clos ou non ventilé. L'Ewave ne s'empile jamais directement sous un autre appareil, ni au-dessus d'un amplificateur. Le P6 ne s'empile jamais directement sous un autre appareil, ni au-dessus d'un amplificateur ou d'une alimentation. La température de fonctionnement recommandée va de 0 à 40 °C. Les câbles de signal de l'Ewave doivent passer aussi loin que possible des cordons secteur.
Avant de brancher l'Ewave, choisissez sur le P6 la tension dont il a besoin, soit 12 V. Débranchez le cordon secteur du P6 avant toute connexion. L'Ewave s'allume et s'éteint par un appui de trois secondes sur sa touche marche-arrêt.
Caractéristiques techniques
| Ewave – type | Switch réseau audio |
|---|
| Ewave – ports | 8 ports cuivre 10/100/1000 Mbit/s, négociation automatique |
|---|
| Ewave – activation des ports | Interrupteur individuel en façade |
|---|
| Ewave – horloge | OCXO 25 MHz |
|---|
| Ewave – alimentation | 12 V CC / 1 A, fiche 5,5 × 2,5 mm |
|---|
| Ewave – dimensions | 220 × 220 × 66 mm |
|---|
| Ewave – poids | 2 kg |
|---|
| P6 – sortie Zone I | 5 V / 7 V / 9 V / 12 V, 3 A |
|---|
| P6 – sortie Zone II | 12 V / 15 V / 19 V / 24 V, 3 A |
|---|
| P6 – connecteurs de sortie | Fiche DC 5,5 × 2,5 mm |
|---|
| P6 – ondulation résiduelle | Inférieure à 220 µV à pleine puissance, inférieure à 150 µV à 60 W |
|---|
| P6 – transformateur | Torique |
|---|
| P6 – protection | Surchauffe et surcharge |
|---|
| P6 – alimentation secteur | 230 V (220 à 250 V), 50 Hz |
|---|
| P6 – consommation maximale | 150 W |
|---|
| P6 – fusible | 1 A |
|---|
| P6 – boîtier | Entièrement en aluminium |
|---|
| P6 – dimensions (L × P × H) | 220 × 220 × 66 mm |
|---|
| P6 – poids net | 3 kg |
|---|
| Valentina – conducteurs | 2 × 9 brins de 0,32 mm, cuivre OFHC 6N |
|---|
| Valentina – blindage | Tresse de cuivre étamé et feuillard d'aluminium |
|---|
| Valentina – fiches | 2,5 mm vers 2,1 mm ou 2,5 mm vers 2,5 mm |
|---|
| Valentina – longueur | 1,5 m |
|---|
| Température de fonctionnement | 0 à 40 °C |
|---|
Contenu de la boîte
- Keces Ewave : le switch, son manuel d'utilisation et un adaptateur secteur 12 V / 1 A.
- Keces P6 : l'alimentation, un cordon secteur, son manuel d'utilisation et deux câbles DC. Chaque câble porte une fiche 5,5/2,5 mm d'un côté et une fiche 5,5/2,1 mm de l'autre. Un adaptateur 2,1 vers 2,5 mm complète l'ensemble.
- Keces Valentina : le câble DC.
Questions fréquentes
Quelle tension régler sur le Keces P6 pour alimenter le switch Ewave ?
12 V. Le Keces Ewave s'alimente en 12 V continu sous 1 A, et le P6 doit être réglé sur 12 V pour l'alimenter. Les deux sorties du P6, la Zone I comme la Zone II, proposent cette tension.
Peut-on poser le switch Keces Ewave sur l'alimentation P6 ?
Non. Le Keces Ewave ne doit jamais être empilé directement sous un autre appareil, ni le P6 directement sous un autre appareil. Les deux appareils se placent à plat, séparément, dans un emplacement ventilé.
À quoi sert le port 1 du Keces Ewave ?

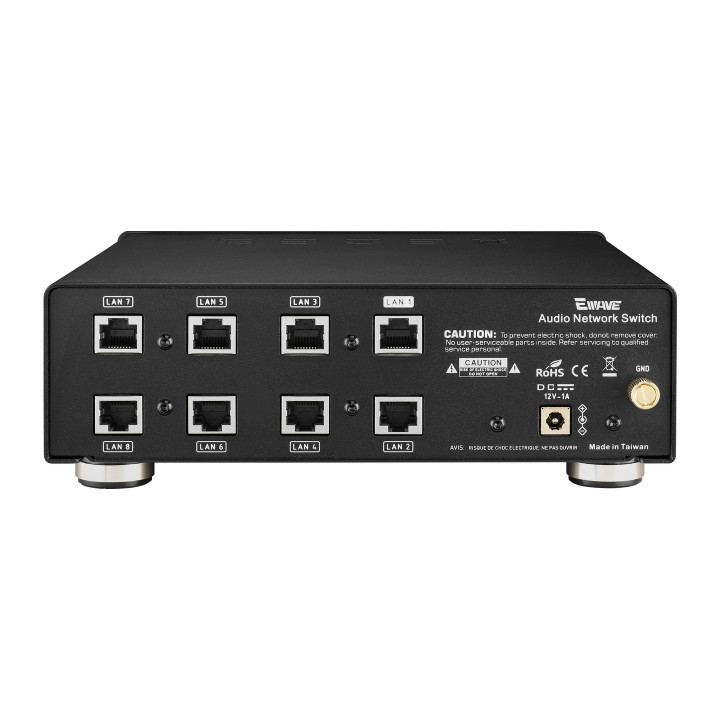

Le port 1 reçoit l'arrivée du réseau. Sur le Keces Ewave, l'alimentation du port 1 est isolée de celle des ports 2 à 8. Le port 1 sert donc d'entrée, et les ports 2 à 8 reçoivent les appareils de streaming.
Peut-on désactiver les ports inutilisés du Keces Ewave ?
Oui. Le Keces Ewave permet d'activer ou de désactiver chacun de ses huit ports par un interrupteur placé en façade, ce qui limite la diaphonie. Si un port ne fonctionne pas, vérifiez d'abord la position de son interrupteur.
Le Keces P6 peut-il alimenter un autre appareil en plus de l'Ewave ?
Oui. Le Keces P6 offre deux sorties indépendantes de 3 A chacune, avec une masse séparée pour chaque rail. La seconde sortie peut ainsi alimenter un autre appareil en 5, 7, 9 ou 12 V (Zone I), ou en 12, 15, 19 ou 24 V (Zone II), selon la sortie que l'Ewave n'occupe pas.
