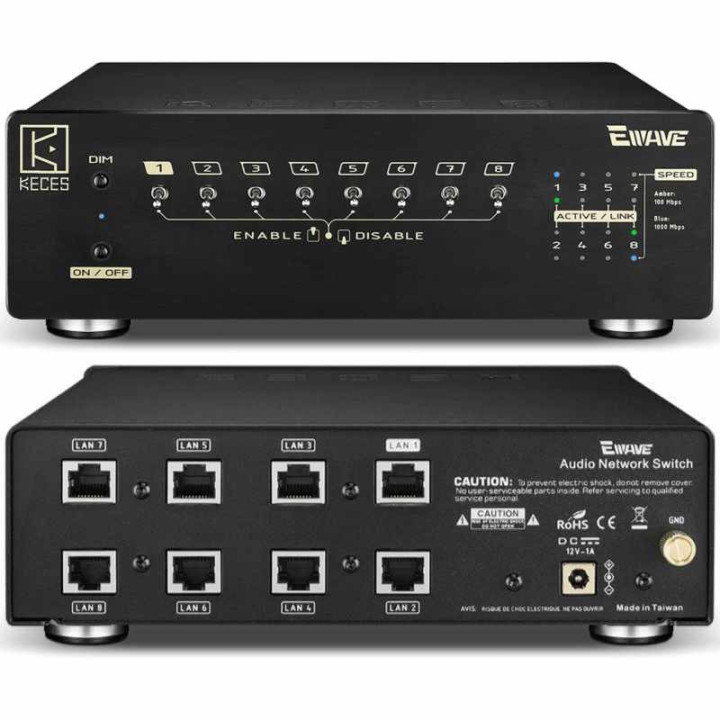

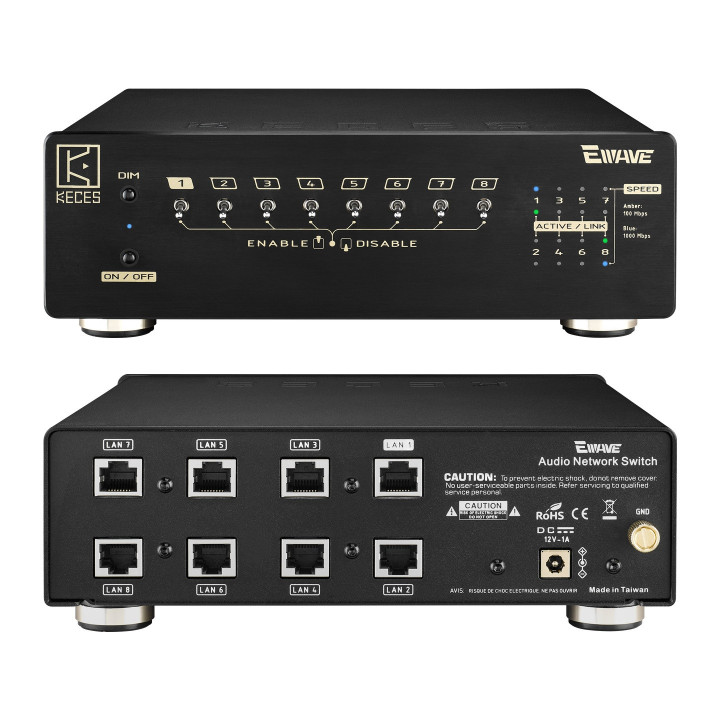

Keces Ewave – Switch réseau audiophile

Points forts — Keces Ewave

• Horloge OCXO (oscillateur à quartz thermostaté) de 25 MHz à très faible bruit de phase, qui cadence précisément la transmission des paquets et réduit la gigue.
• Alimentations séparées pour la puce, l'OCXO, l'entrée, la sortie et le microcontrôleur.
• 8 ports Ethernet cuivre à 10, 100 ou 1000 Mbit/s, en négociation automatique.
• Chaque port s'active ou se désactive séparément grâce aux interrupteurs de la façade.
• L'alimentation du port 1, destiné à l'arrivée du réseau, est isolée de celle des ports 2 à 8.
• Une gestion du trafic (QoS) donne la priorité aux paquets audio.

Horloge OCXO et alimentations séparées du Keces Ewave

Le Keces Ewave part d'un constat : le streaming musical en temps réel ne se contente pas de données exactes. Il réclame aussi un cadencement stable et le moins d'interférences possible. Pour le cadencement, ce switch réseau audio, ou commutateur Ethernet audiophile, s'appuie sur une horloge OCXO de 25 MHz. Son très faible bruit de phase cadence précisément la transmission des paquets, ce qui réduit la gigue et sert la musicalité.

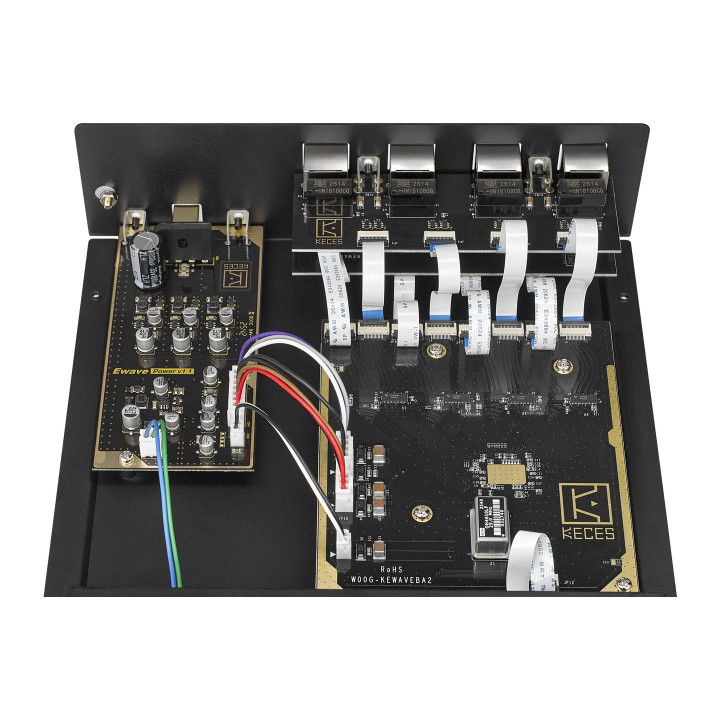

Le circuit du Keces Ewave sépare les alimentations de la puce, de l'OCXO, de l'entrée, de la sortie et du microcontrôleur. Il limite ainsi les interférences et préserve la pureté des signaux. Le circuit est conçu par Keces, et un tracé minutieux du circuit imprimé, validé par des tests poussés, réduit les interférences électromagnétiques (EMI) et radioélectriques (RFI). Le Keces Ewave sert de base à un streaming pur, stable et haute-fidélité, avec des fonds plus nets, des détails plus précis et une scène sonore plus immersive.

Les 8 ports du Keces Ewave : port 1 isolé et contrôle port par port

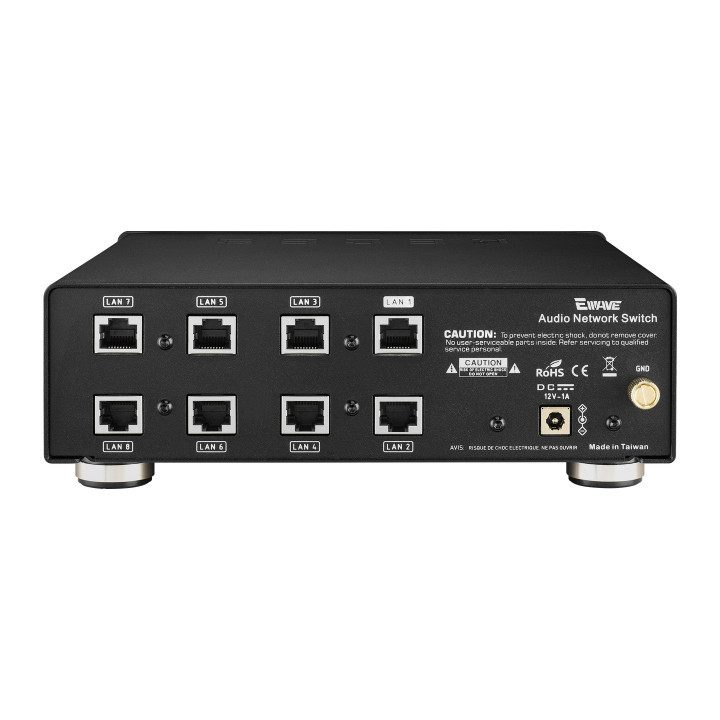

Le Keces Ewave offre 8 ports Ethernet cuivre en face arrière. Tous fonctionnent à 1000, 100 ou 10 Mbit/s, en négociation automatique. L'alimentation du port 1 est isolée de celle des ports 2 à 8. Le port 1 reçoit donc l'arrivée du réseau, et les ports 2 à 8 desservent les appareils de streaming.

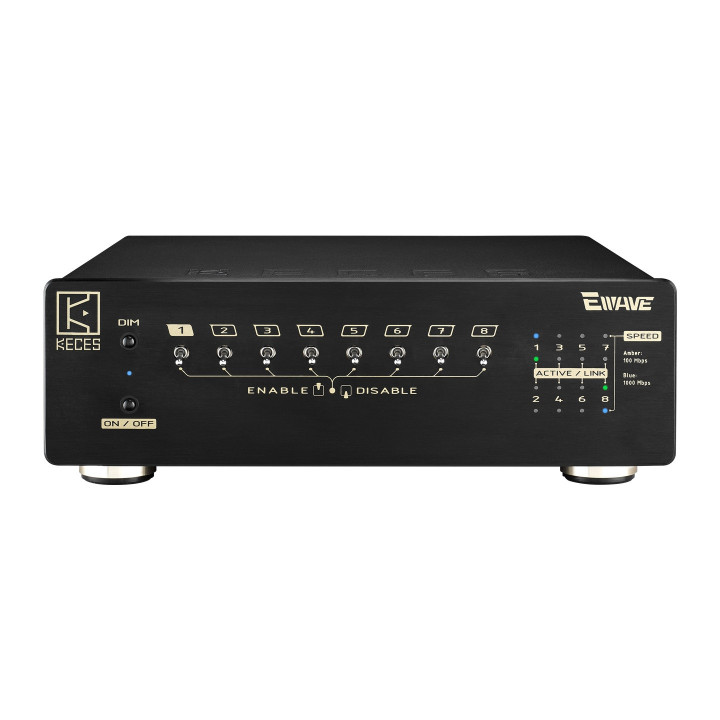

Chaque port du Keces Ewave s'active ou se désactive séparément par un interrupteur à bascule placé en façade. Couper les ports inutilisés réduit la diaphonie et préserve l'intégrité du signal. Une QoS donnant la priorité à l'audio optimise la gestion du trafic pour un streaming sans interruption.

Alimentation du Keces Ewave : 12 V continu

Le Keces Ewave s'alimente en 12 V continu sous 1 A. La boîte contient un bloc d'alimentation mural à découpage, équipé d'une fiche CC de 2,5 × 5,5 mm. Une alimentation linéaire Keces est recommandée à sa place, à condition de la régler sur 12 V. Les dommages causés par un branchement sous une tension continue incorrecte ne sont pas couverts par la garantie Keces.

Voyants, mode Dim et installation du Keces Ewave

Le Keces Ewave s'allume et s'éteint par un appui de 3 secondes sur sa touche marche-arrêt. Le voyant d'alimentation est rouge en veille et bleu en marche. Pour chaque port, un voyant vert signale une liaison active, et un voyant de vitesse indique le débit : éteint à 10 Mbit/s, ambre à 100 Mbit/s, bleu à 1000 Mbit/s. Le mode Dim éteint tous les voyants, sauf celui d'alimentation, qui clignote lentement.

Le Keces Ewave se pose toujours à plat, sur un support capable de porter ses 2 kg. Il ne doit jamais être placé dans un meuble entièrement fermé ni dans un compartiment non ventilé. Il ne doit pas non plus être empilé directement sur un amplificateur de puissance ou sous un autre appareil. Sa température de fonctionnement recommandée va de 0 à +40 °C.

Caractéristiques techniques

Contenu de la boîte

• Switch Keces Ewave
• Manuel d'utilisation
• Bloc d'alimentation à découpage 12 V / 1 A, fiche 2,5 / 5,5 mm

Questions fréquentes

Peut-on alimenter le Keces Ewave avec une alimentation linéaire ?

Oui. Le Keces Ewave peut être alimenté par une alimentation linéaire Keces réglée sur 12 V, solution recommandée à la place du bloc à découpage fourni. Sa fiche mesure 2,5 × 5,5 mm. Un branchement sous une tension continue incorrecte n'est pas couvert par la garantie Keces.

Sur quel port du Keces Ewave brancher la box ou le routeur ?

Sur le port 1. Le Keces Ewave isole l'alimentation du port 1 de celle des ports 2 à 8. Le port 1 est donc destiné à l'arrivée du réseau, et les autres ports aux appareils de streaming.

Quels débits le Keces Ewave prend-il en charge ?

10, 100 et 1000 Mbit/s. Le Keces Ewave négocie automatiquement le débit sur chacun de ses 8 ports cuivre. Un voyant indique la vitesse de chaque port : éteint à 10 Mbit/s, ambre à 100 Mbit/s, bleu à 1000 Mbit/s.

Peut-on éteindre les voyants du Keces Ewave ?

Oui. Le Keces Ewave dispose d'un mode Dim qui éteint tous les voyants. Seul le voyant d'alimentation reste actif et clignote lentement.

Pourquoi un port du Keces Ewave ne transmet-il rien ?

Le port est peut-être désactivé. Le Keces Ewave permet d'activer ou de désactiver chaque port par un interrupteur à bascule en façade : vérifiez d'abord sa position, puis le branchement et l'état du câble.
