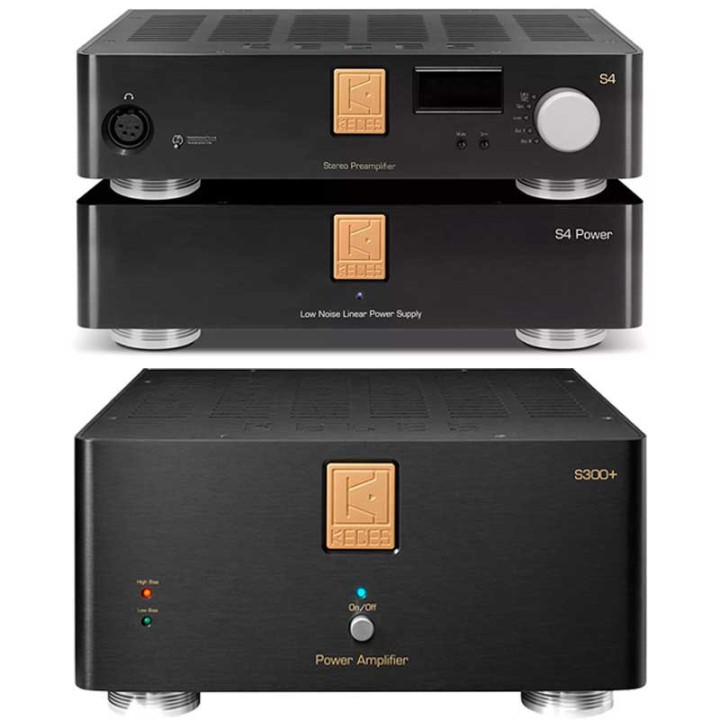

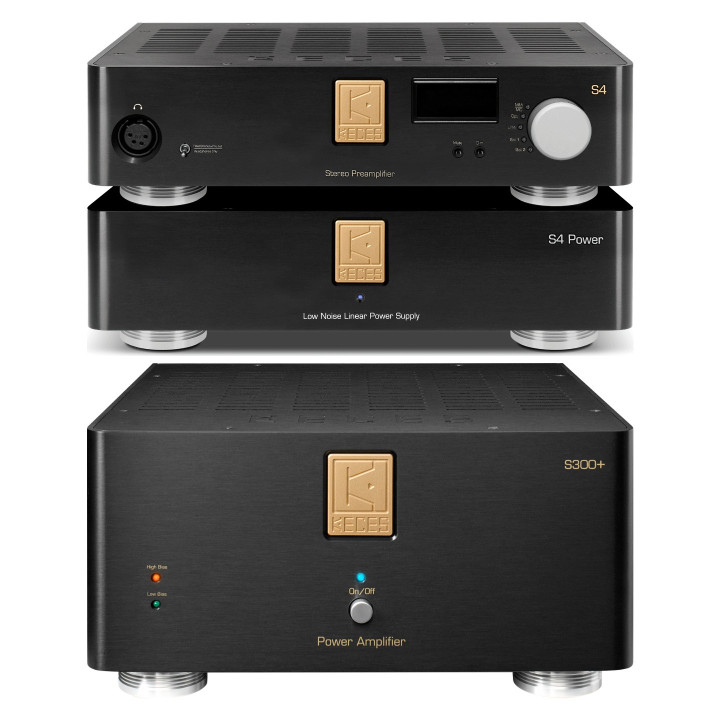

Points forts — Keces S4 + S300+
- L'ampli de puissance S300+ délivre 2 × 130 W en continu sous 8 Ω (240 W maximum) et 2 × 225 W sous 4 Ω (300 W maximum). En mode bridgé, il fournit 410 W sous 8 Ω.
- Le S300+ fonctionne en classe A/AB à forte polarisation, avec 5 W par canal en classe A pure en position haute. Il fournit 45 A de courant crête par canal et reste stable sur des impédances inférieures à 2 Ω.
- Le préamplificateur S4 fonctionne en classe A pure, avec une topologie single-ended sans contre-réaction, sur des cartes en construction double mono.
- Le S4 est alimenté par un châssis externe, le S4 Power : une alimentation linéaire faible bruit à transformateur torique.
- Le S4 intègre un étage phono MM/MC, une égalisation pour cellule optique DS Audio et un amplificateur casque sur sortie XLR 4 broches.
- Le volume du S4 est réglé par un réseau R-2R à 128 pas logarithmiques.
Keces S4 : un préamplificateur stéréo en classe A à alimentation séparée

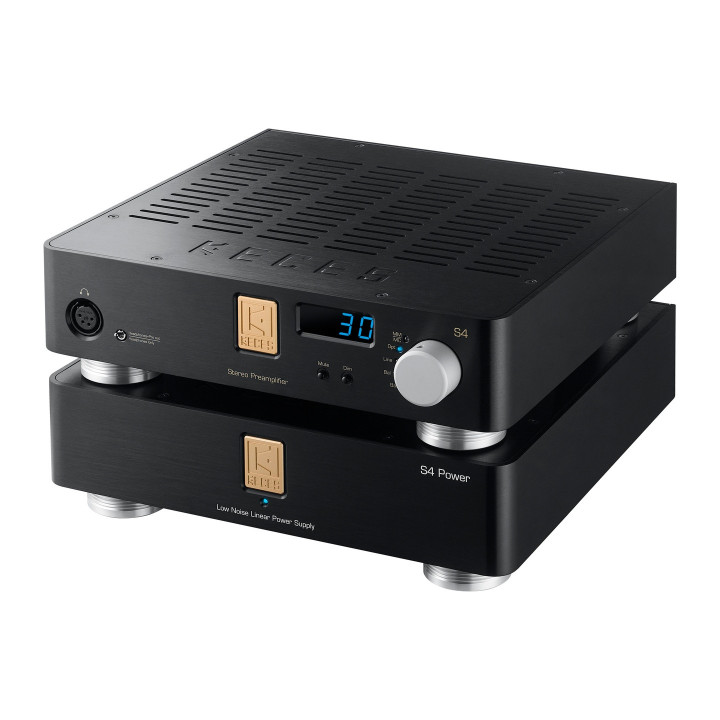

Le Keces S4 est un préamplificateur stéréo en deux châssis : le préamplificateur lui-même et son alimentation externe, le S4 Power. Cette alimentation linéaire faible bruit est construite autour d'un transformateur torique. Le circuit adopte une topologie single-ended sans contre-réaction, en classe A pure, qui se passe de déphaseur. Les cartes du préamplificateur sont en construction double mono symétrique.
Le volume du S4 est confié à un réseau R-2R à 128 pas logarithmiques, à impédance constante sur toute la plage. Il assure un suivi extrêmement précis entre les canaux jusqu'aux volumes les plus bas. En façade, un bouton unique allume l'appareil (pression de 3 secondes), sélectionne l'entrée (pression brève) et règle le volume (rotation). Deux touches complètent ce bouton : Mute coupe le son et Dim éteint l'affichage. Le S4 se pilote aussi avec sa télécommande infrarouge entièrement métallique.
Keces S4 : phono MM/MC, cellule optique DS Audio et sortie casque
Le Keces S4 intègre un étage phono MM/MC, commuté depuis la face arrière. En MM, l'impédance d'entrée est fixée à 47 kΩ. En MC, la charge se choisit parmi 56, 100, 220 et 470 Ω ou 47 kΩ. Le gain atteint 52 dB en MM et 72 dB en MC.
Une entrée distincte reçoit les cellules optiques DS Audio, dont le S4 intègre l'égalisation. Cette entrée offre un gain de 32 dB et une impédance d'entrée supérieure à 10 kΩ. Pour l'écoute au casque, un amplificateur dédié alimente une sortie XLR 4 broches. En position Headphones + Pre out, le son sort à la fois au casque et vers les enceintes.
Keces S300+ : 2 × 130 W sous 8 Ω et 5 W en classe A pure

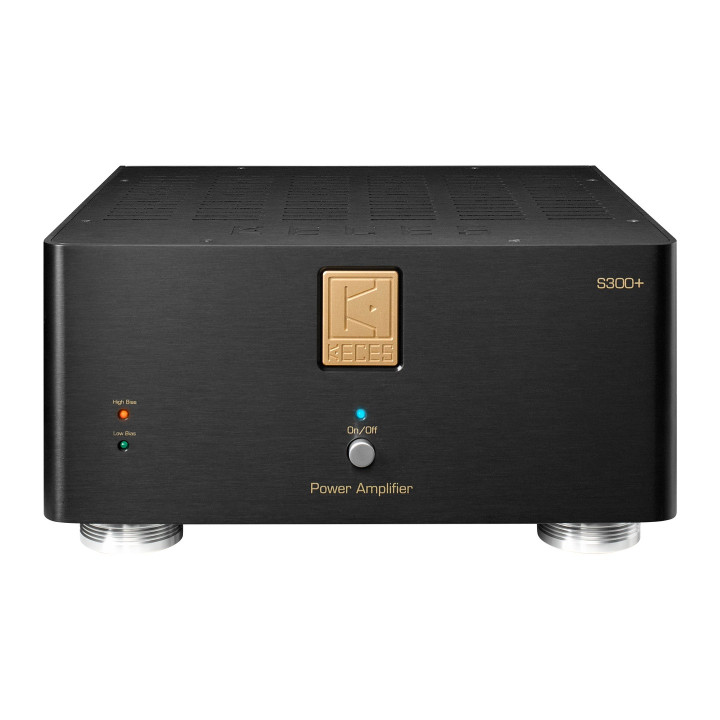

Le Keces S300+ est un ampli de puissance stéréo, ou bloc de puissance dans le vocabulaire des électroniques séparées. Sa conception est double mono, avec un trajet de signal à couplage direct, sans condensateur ni inductance. L'étage d'entrée est à JFET et l'étage de commande à MOSFET. Le S300+ délivre 2 × 130 W sous 8 Ω en continu et 2 × 225 W sous 4 Ω. Il fonctionne en classe A/AB à forte polarisation et fournit 5 W par canal en classe A pure en position haute. Un voyant orange signale la polarisation haute, un voyant vert la polarisation basse.
L'alimentation du S300+ repose sur un transformateur torique de 1,2 kVA, avec des enroulements secondaires indépendants pour chaque canal. Les étages d'entrée, de commande et de sortie disposent d'alimentations séparées pour chaque canal. Les étages de sortie sont filtrés par 65 600 µF de condensateurs Rubycon. L'appareil fournit 45 A de courant crête par canal et reste stable sur des enceintes dont l'impédance descend sous 2 Ω. Plusieurs protections sont intégrées : asservissement DC, relais de protection, limitation du courant d'appel à l'allumage, protection contre les surcharges et les surchauffes. Le châssis en aluminium de 4 mm d'épaisseur bloque les interférences EMI/RFI.
Associer le Keces S4 et le S300+ : liaisons et modes d'utilisation

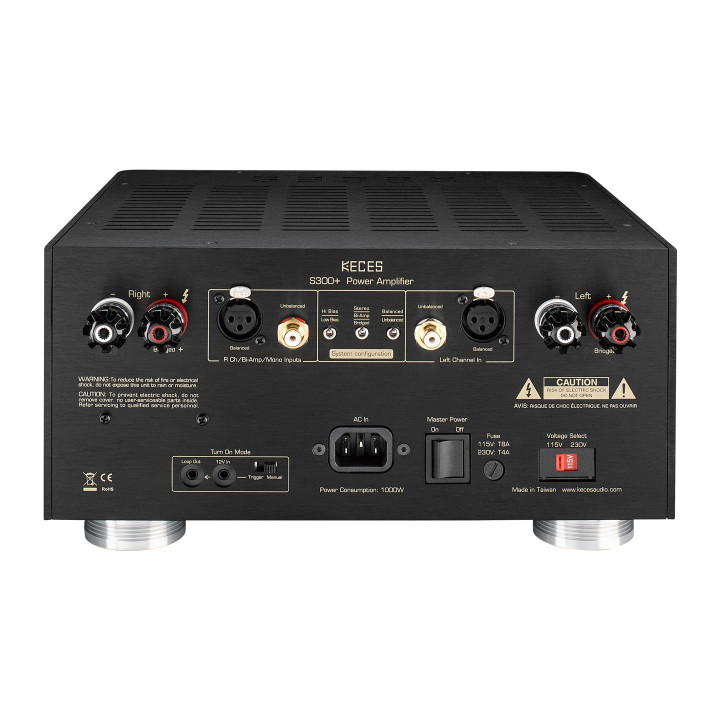

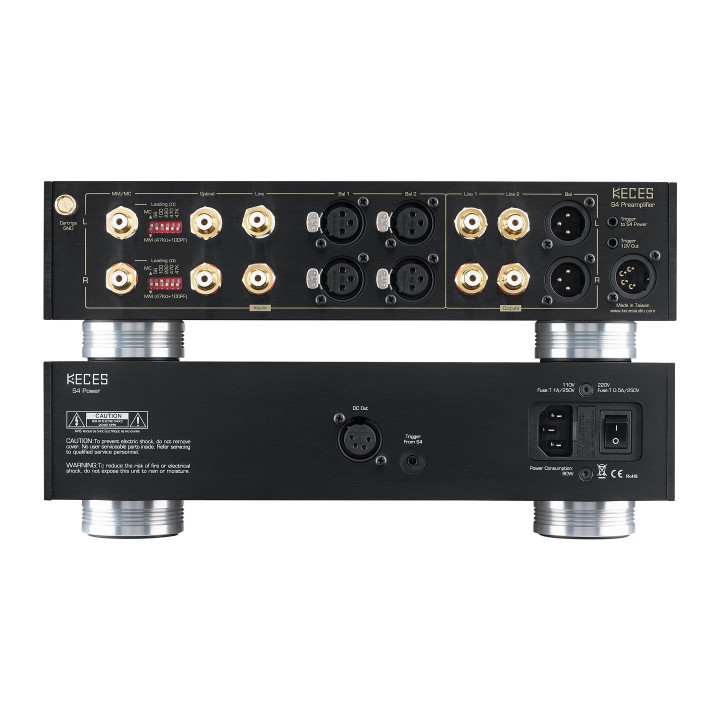

Le Keces S4 dispose de deux entrées XLR, d'une entrée RCA, de l'entrée phono MM/MC et de l'entrée optique. Il offre deux sorties RCA et une sortie XLR. Le S300+ reçoit le signal sur des embases XLR Neutrik à verrouillage ou sur des prises RCA plaquées or 24 carats. Un sélecteur symétrique/asymétrique optimise le rapport signal/bruit selon l'entrée utilisée. Dans la plupart des installations, la liaison XLR donne le meilleur son. À réglage égal, elle produit aussi un niveau supérieur de 6 dB à celui de la liaison RCA.
Le S300+ propose trois modes : stéréo, bi-amplification et bridgé. En mode bridgé, un S300+ alimente une seule enceinte de 8 Ω minimum avec 410 W sous 8 Ω. La bi-amplification passive demande, elle aussi, un S300+ par enceinte, mais aucun filtre actif externe. Les bornes d'enceinte acceptent les fiches banane, les fourches et le fil nu jusqu'à 10 AWG. Le S300+ s'allume depuis sa façade ou par un trigger 12 V sur jack 3,5 mm, avec une sortie de bouclage vers d'autres appareils.
Caractéristiques techniques
| S4 – Type | Préamplificateur stéréo en classe A pure, single-ended sans contre-réaction, cartes double mono |
|---|
| S4 – Entrées | 1 phono MM/MC (RCA), 1 phono optique DS Audio (RCA), 1 RCA, 2 XLR |
|---|
| S4 – Sorties | 2 RCA, 1 XLR, 1 casque XLR 4 broches |
|---|
| S4 – Impédance d'entrée | MM : 47 kΩ ; MC : 56, 100, 220, 470 Ω ou 47 kΩ ; optique : supérieure à 10 kΩ ; RCA et XLR : 170 kΩ |
|---|
| S4 – Gain | MM : 52 dB ; MC : 72 dB ; optique : 32 dB ; RCA et XLR : 20 dB |
|---|
| S4 – Distorsion harmonique totale (THD+N) | MM : inférieure à 0,02 % ; MC : inférieure à 0,05 % ; optique : inférieure à 0,04 % ; RCA et XLR : inférieure à 0,0015 % |
|---|
| S4 – Rapport signal/bruit (pondéré A) | MM : 78 dB ; MC : 70 dB ; optique : 75 dB ; RCA et XLR : 110 dB |
|---|
| S4 – Réglage de volume | Réseau R-2R, 128 pas logarithmiques |
|---|
| S4 – Alimentation | Externe, linéaire faible bruit (S4 Power), transformateur torique |
|---|
| S4 – Consommation | 0,5 W en veille ; 90 W maximum |
|---|
| S4 – Dimensions (L × P × H) | 300 × 279 × 66 mm pour chacun des deux châssis |
|---|
| S4 – Poids net | 3,5 kg (préamplificateur) + 4,5 kg (alimentation) |
|---|
| S300+ – Puissance continue | 2 × 130 W sous 8 Ω ; 2 × 225 W sous 4 Ω |
|---|
| S300+ – Puissance maximale | 2 × 240 W sous 8 Ω ; 2 × 300 W sous 4 Ω |
|---|
| S300+ – Puissance en mode bridgé | 410 W sous 8 Ω (8 Ω minimum) |
|---|
| S300+ – Classe de fonctionnement | Classe A/AB, 5 W par canal en classe A pure en polarisation haute |
|---|
| S300+ – Courant crête | 45 A par canal |
|---|
| S300+ – Bande passante en puissance | 5 Hz – 160 kHz (+0/−3 dB) ; 10 Hz – 20 kHz (+0/−0,1 dB) |
|---|
| S300+ – Distorsion harmonique totale (THD+N) | Inférieure à 0,04 % à pleine puissance ; inférieure à 0,004 % à 60 W |
|---|
| S300+ – Rapport signal/bruit | 110 dB pondéré A (IHF, entrée court-circuitée) ; 101 dB non pondéré |
|---|
| S300+ – Diaphonie | Supérieure à 100 dB à 1 kHz ; supérieure à 82 dB à 20 kHz |
|---|
| S300+ – Gain | 26 dB |
|---|
| S300+ – Sensibilité d'entrée | 1,6 V en asymétrique ; 0,8 V par branche en symétrique |
|---|
| S300+ – Impédance d'entrée | 50 kΩ en asymétrique ; 100 kΩ en symétrique |
|---|
| S300+ – Entrées | XLR Neutrik à verrouillage, RCA plaquées or 24 carats |
|---|
| S300+ – Modes | Stéréo, bi-amplification, bridgé |
|---|
| S300+ – Alimentation | Transformateur torique de 1,2 kVA, 65 600 µF de condensateurs Rubycon |
|---|
| S300+ – Bornes d'enceinte | Fiches banane, fourches ou fil nu jusqu'à 10 AWG |
|---|
| S300+ – Allumage | Manuel ou par trigger 12 V (jack 3,5 mm mono) |
|---|
| S300+ – Consommation | 0,5 W en veille ; 1 000 W maximum |
|---|
| S300+ – Dimensions (L × P × H) | 300 × 279 × 133 mm |
|---|
| S300+ – Poids net | 14 kg |
|---|
| Châssis | Aluminium (4 mm d'épaisseur sur le S300+) |
|---|
| Alimentation secteur | 230 V, 50 Hz |
|---|
| Température de fonctionnement | 0 à 40 °C |
|---|
Contenu de la boîte
Keces S4 :
- Préamplificateur Keces S4
- Alimentation Keces S4 Power
- Télécommande Keces
- Cordon secteur
- Câble d'alimentation DC
- Câble trigger 12 V (fiches mono 3,5 mm)
- Manuel d'utilisation
Keces S300+ :
- Ampli de puissance Keces S300+
- Cordon secteur
- Câble trigger 12 V (fiches mono 3,5 mm)
- Manuel d'utilisation
Questions fréquentes
Quelle est la puissance du Keces S300+ ?
2 × 130 W en continu sous 8 Ω. Le Keces S300+ délivre aussi 2 × 225 W sous 4 Ω, avec des maxima de 240 W sous 8 Ω et 300 W sous 4 Ω par canal. En mode bridgé, il fournit 410 W sous 8 Ω.
Le Keces S4 accepte-t-il une cellule optique DS Audio ?
Oui. Le Keces S4 dispose d'une entrée dédiée aux cellules optiques DS Audio, avec l'égalisation intégrée, un gain de 32 dB et une impédance d'entrée supérieure à 10 kΩ.
Le Keces S4 a-t-il une entrée phono pour cellule MC ?
Oui. Le Keces S4 intègre un étage phono MM/MC : en MC, il offre 72 dB de gain et une charge réglable sur 56, 100, 220 ou 470 Ω ou 47 kΩ. En MM, il offre 52 dB de gain sous 47 kΩ.
Peut-on utiliser le Keces S300+ en mode bridgé ou en bi-amplification ?
Oui. Le Keces S300+ passe en mode bridgé pour alimenter une seule enceinte de 8 Ω minimum avec 410 W. Il passe aussi en bi-amplification passive, sans filtre actif externe, sur des enceintes à borniers grave et aigu séparés. Dans les deux cas, il faut un S300+ par enceinte.
Peut-on brancher un casque sur le Keces S4 ?
Oui. Le Keces S4 intègre un amplificateur casque dédié, sur une sortie XLR 4 broches en façade.
