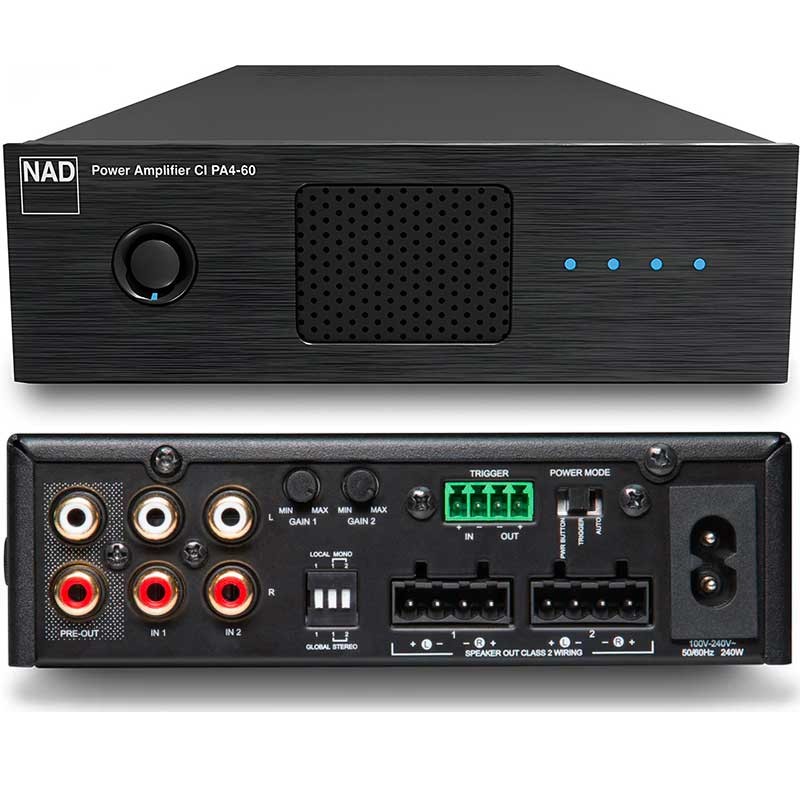

NAD CI PA4-60 : module d’amplification 4 × 60 W / 2 × 120 W pour intégration

Points forts — NAD CI PA4-60

• 4 × 60 W ou 2 × 120 W (8 Ω) via DirectDigitalâ„¢ + DPM.
• Conception load-invariant : garde clarté et tenue sur câbles longs / charges difficiles.
• Format 1U – 1/3 de largeur avec ChassisLink (3 modules en 1U).
• Ventilation thermostatique (flux adapté au rack).
• Entrées RCA ×2 avec gain réglable et sélection stéréo/mono.
• Global/Local input, loop out pour chaînage, installation ultra-flexible.
• Contrôles d’alimentation : trigger 12 V in/out, détection de signal, bouton en façade.

Architecture & performances

• Amplification : DirectDigitalâ„¢ avec Dynamic Power Management (pas de mode bridge requis).
• Puissance continue : 4 × 60 W (8 Ω) ou 2 × 120 W (8 Ω).
• Puissance dynamique (IHF) : 300 W (4 Ω) / 200 W (8 Ω).
• THD+N 0,005 % ; rapport S/B −102 dBA.

Connectique & installation

• Entrées ligne : 2 × RCA stéréo avec réglage de gain (−6 à +6 dB) et stéréo/mono par entrée.
• Routage : Global/Local pour distribuer une source sur plusieurs canaux.
• Sorties : loop out RCA (depuis Input 1) pour chaînage ; 2 blocs HP Phoenix 4 broches (jusqu’à 12 AWG).
• Triggers : 12 V in (mise sous tension), 12 V out (chaînage).
• Contrôle d’alimentation : interrupteur façade, signal sensing.
• Montage : oreilles rack et supports muraux inclus ; compatible ChassisLink (3 unités / 1U).

Dimensions & poids

• Produit (L × H × P) : 146,5 × 44 × 384 mm (1/3 de largeur, 1U).
• Poids : 2,35 kg.

Usages & conseils

• Distribution multi-pièces : utilisez Global/Local + loop out pour propager une même source.
• Arrières/effets home cinéma ou zones commerciales : stabilité sur longs câbles et charges variées.
• Empilement : jusqu’à 12 canaux en 1U (3 × PA4-60) via ChassisLink.
• Prévoir circulation d’air en rack (ventilateur thermostatique intégré).

FAQ

Le PA4-60 est-il bridgeable ?

Non. La DPM fournit les modes 4 × 60 W ou 2 × 120 W sans bridge.

Peut-on chaîner plusieurs appareils ?

Oui, via le loop out RCA et le trigger 12 V out pour la mise sous tension synchronisée.

Quel type de borniers HP ?

Connecteurs Phoenix 4 broches encliquetables (jusqu’à 12 AWG), fournis.

Le refroidissement est-il audible ?

Le ventilateur est thermostatique ; en usage normal, il reste discret et n’opère qu’en cas de besoin.

Conclusion

Le NAD CI PA4-60 combine format ultra-compact, vraie réserve de courant et connectique pensée pour l’intégration. Sa DPM, son routage souple et sa fiabilité en rack en font un ampli 4 canaux / 2 canaux de référence pour la distribution audio et les extensions de systèmes home cinéma.
