Elipson A680

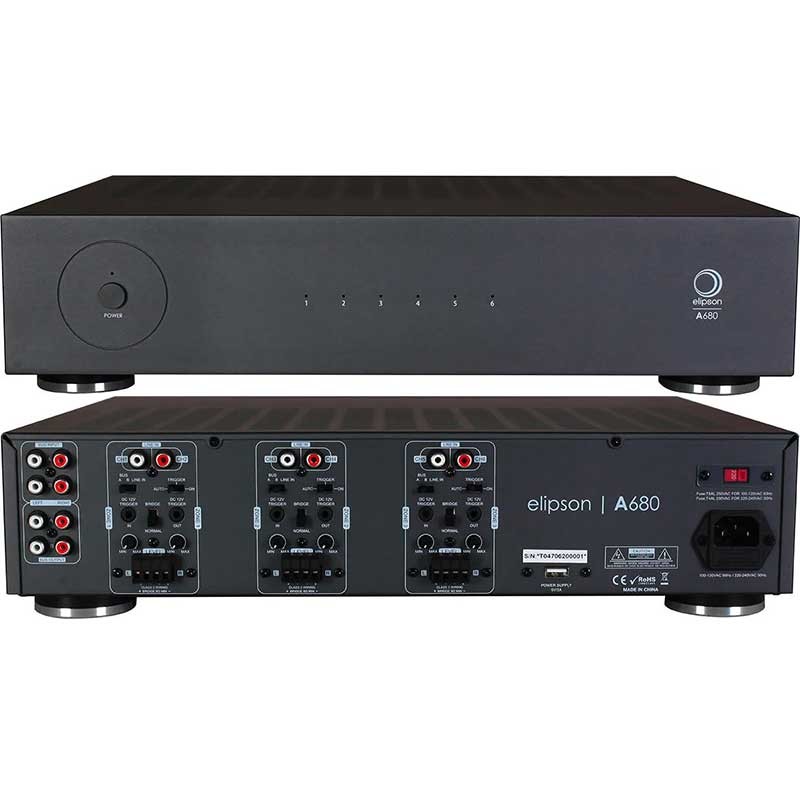

La connectique de l'amplificateur de puissance Elipson A680 comprend deux entrées BUS RCA stéréo qui permettent de diffuser les sources connectées vers les trois zones amplifiées. Les sorties BUS correspondantes permettent pour leur part de ressortir le signal vers un autre amplificateur si nécessaire. Chaque zone dispose également d'une entrée ligne RCA stéréo avec un réglage de gain pour chaque voie, d'une entrée et d'une sortie Trigger 12V ainsi que de borniers d'enceintes stéréo à vis de type Phoenix. Enfin, un port USB alimenté (5V/2A) est présent pour l'alimentation d'un récepteur audio sans fil.

L'amplificateur de puissance Elipson A680 adopte un châssis robuste en métal avec une façade anodisée. Cette dernière accueille le bouton marche/arrêt ainsi que six diodes lumineuses indiquant le bon fonctionnement de chaque canal. Au format 2U, cet ampli de puissance Elipson peut être monté dans un rack d'intégration grâce aux fixations fournies.

Conception
Amplificateur de puissance multicanaux
6 canaux, 3 zones
Commutateur pour choisir le signal audio commun (Bus) ou le canal stéréo individuel (Ligne) de chaque zone
6 ajustements individuels pour la tension d’entrée
Mode déclenchement / mode automatique / mode standby automatique
Montage en rack possible (2U, fixations fournies)

Amplification
Puissance de sortie : 80 watts / canal @ 4 Ohms
Puissance de sortie en mode bridge : 150 watts / canal @ 8 Ohms

Mesures
Distorsion harmonique totale : <1% 1 kHz / 80 W / 4 Ohms
Séparation des canaux : > 65 dB / 1 kHz 4 Ohms Zone-Zone
Rapport signal bruit : > 90 dB (19V - ponderation A)
Réponse en fréquences : 20 Hz - 20 kHz (+/- 3 dB)
Facteur d’amortissement : > 55 (1 kHz)
Impédance d’entrée : > 20 k Ohms

Connectique
2 entrées BUS RCA stéréo (A & B)
2 sorties BUS RCA stéréo (A & B)
3 entrées ligne RCA stéréo (zone 1, zone 2, zone 3)
3 jeux d'entrée/sortie Trigger 12V (1 entrée/1 sortie par zone)
3 connecteurs d'enceintes gauche/droite de type Phoenix (1 par zone)
1 port USB alimenté (5V/2A)

Sécurités
CE, CB, NRT, FCC, CE-EMC, ERP

Alimentation
Tension d’entrée : AC 100 - 120 V 60 Hz / AC 220 - 240 V
50 Hz Auto Switching

Généralités
Dimensions sans les pieds (lxhxp) : 430 x 88 x 335 mm
Poids : 9,5 kg
Fixations pour montage en rack fournies
