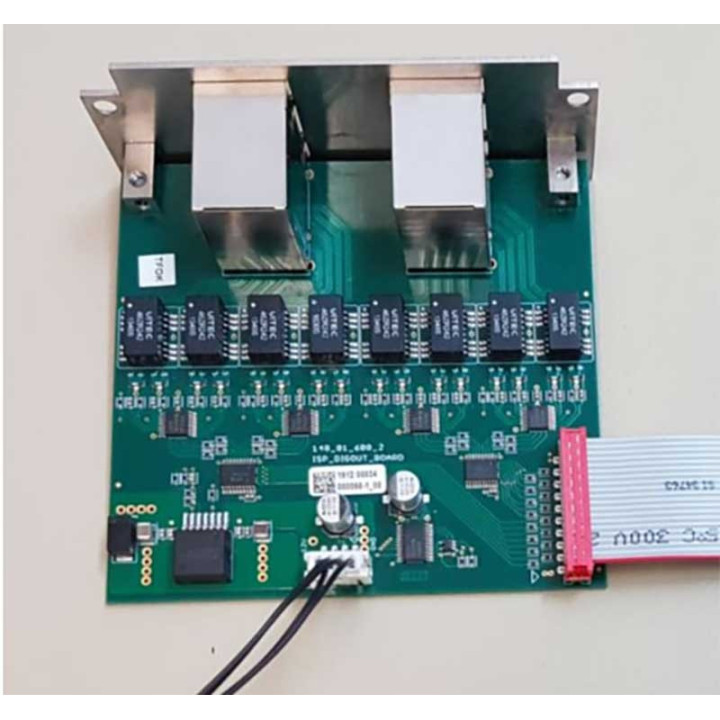

Carte 32 sorties AES pour StormAudio ISP Elite

Points forts — Carte 32 sorties AES pour StormAudio ISP Elite

• 32 canaux numériques au format AES/EBU : 16 paires stéréo pour des configurations immersives ambitieuses.
• Chaîne de signal entièrement numérique jusqu’aux DACs/enceintes actives : moins de conversions, moins de bruit.
• Horloge et jitter maîtrisés pour un timing précis et une scène sonore stable.
• Connectique pro (DB25 « Tascam » / XLR via breakout) facilitant le câblage multicanal propre et fiable.
• Intégration plug-in dans l’ISP Elite : installation en baie rapide, pilotage dans l’interface StormAudio.

Architecture & audio

• Nombre de canaux : jusqu’à 32 sorties (16 paires AES/EBU stéréo).
• Résolution & fréquence d’échantillonnage : jusqu’à 24 bits, 48 kHz (96 kHz possible selon configuration et appareils en aval).
• Gestion d’horloge : synchronisation interne ISP (Word Clock) pour une cohérence temporelle de tout le système.
• Bruit & jitter : conception axée sur la stabilité de l’horloge et l’immunité CEM (performances dépendantes des liaisons et des DACs associés).

Connectique & câblage

• Sorties numériques : connecteurs DB25 format Tascam (breakout vers XLR 3 broches ou vers DB25→XLR multi-paires selon votre infrastructure).
• Compatibilités usuelles : convertisseurs multicanaux, enceintes actives pro (Genelec, Neumann, etc.) et matrices/amps avec entrées AES/EBU.
• Longueur de câbles : privilégier des liaisons symétriques 110 Ω pour garantir l’intégrité du signal sur de longues distances.

Intégration avec l’ISP Elite

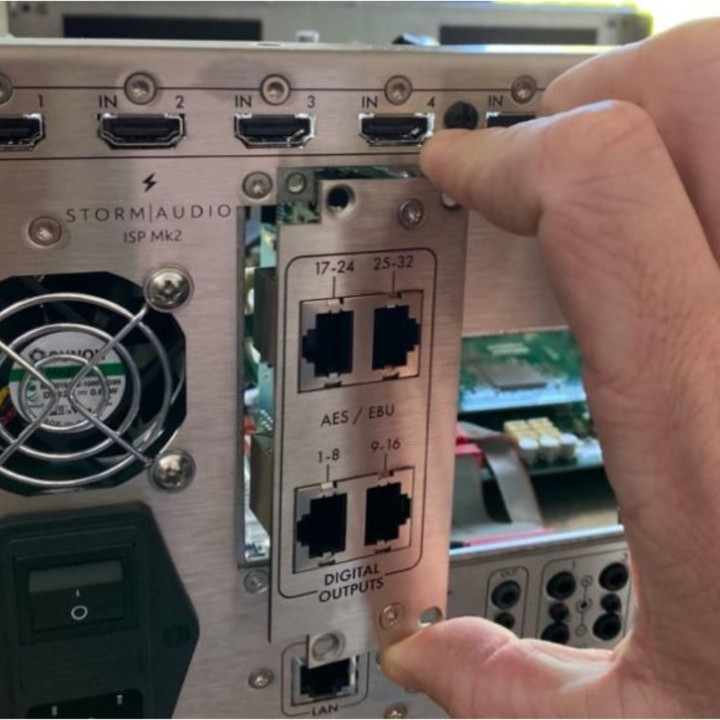

• Installation : module optionnel à insérer dans l’emplacement prévu au dos de l’ISP Elite (montage en quelques minutes, visserie fournie).
• Configuration : assignation des canaux dans l’interface StormAudio (mapping, niveaux, délais, bass-management).
• Évolutivité : parfait pour les systèmes Dolby Atmos, DTS:X Pro ou Auro-3D avec grand nombre de canaux et/ou bi-amplification active.

Usages & conseils

• Pour des enceintes actives, utilisez des breakouts DB25→XLR de qualité et respectez le 110 Ω (AES) pour limiter les réflexions.
• En systèmes mixtes, séparez les lignes analogiques et numériques dans des chemins de câbles distincts afin de réduire les interférences.
• Si vous exploitez plusieurs convertisseurs externes, gardez une topologie d’horloge claire (maître = ISP Elite) et des longueurs comparables.

FAQ

Puis-je envoyer tous mes canaux en AES ?

Oui, jusqu’à 32 canaux au total (16 paires stéréo). Vous mappez librement LCR, surrounds, hauteurs, subs, etc.

Quel type de câble dois-je utiliser ?

Des câbles AES/EBU 110 Ω (symétriques) et des breakouts DB25 au standard Tascam pour convertir vers XLR si nécessaire.

Et si mes appareils externes n’acceptent que l’analogique ?

Il faudra intercaler des DACs multicanaux (studio/hi-fi) entre la carte AES et vos amplis/enceintes.

Conclusion

La carte 32 sorties AES pour StormAudio ISP Elite est la solution idéale pour les salles ambitieuses qui privilégient une distribution entièrement numérique : câblage propre, horloge stable et compatibilité avec l’écosystème pro pour un home-cinéma de référence.
