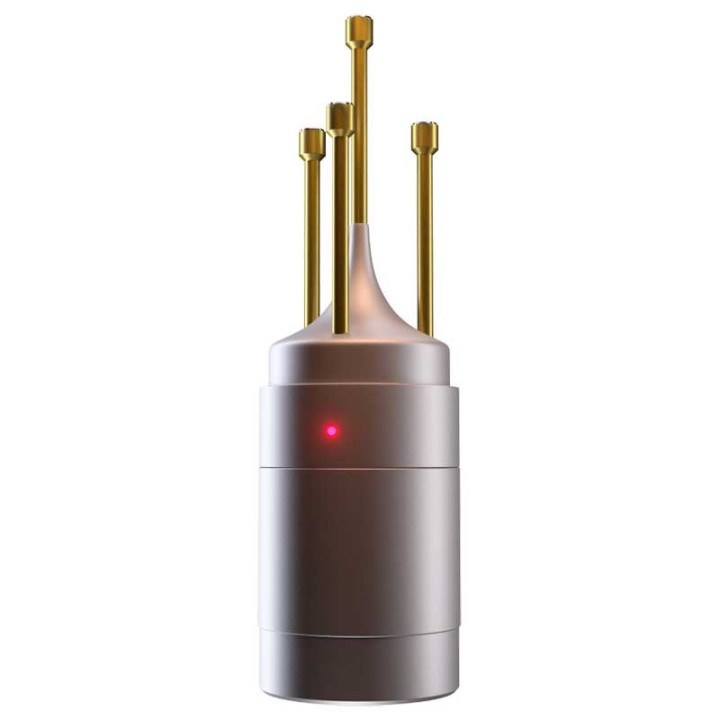

Trinnov Microphone 3D microphone de mesure acoustique tetraédrique

Points forts — Trinnov Microphone 3D

• Dispositif tétraédrique exclusif à quatre capsules permettant la mesure du champ sonore en 3D complète.
• Localisation spatiale ultra précise des enceintes : ±2° d’azimut, ±2° d’élévation, distance : ±1 cm
• Calibré individuellement en usine pour garantir une linéarité de ±0,1 dB entre 20 Hz et 24 kHz.
• Compatibilité totale avec tous les processeurs Trinnov Home, Hi-Fi et Studio (Altitude, Amethyst, ST2, NOVA, etc.).
• Réponse en fréquence ultra plate et précision SPL absolue pour des mesures cohérentes et répétables.
• Remapping 3D : reconstitution d’une scène sonore idéale en fonction du placement réel des enceintes.
• Fichier de calibration intégré (v10) ou fourni sur clé USB (v8/v9) pour une mise en œuvre immédiate.

Caractéristiques / Audio & formats

• Type : microphone de mesure tétraédrique 3D
• Réponse en fréquence : 20 Hz – 24 kHz (±0,1 dB)
• Précision de localisation 3D :
  • Azimut : ±2°
  • Élévation : ±2°
  • Distance : ±1 cm
• Mesure SPL absolue : oui (calibrée individuellement)
• Technologie : mesure de phase et de temps d’arrivée (triangulation)
• Compatibilité :
  • Versions v8/v9 : tous les modèles Trinnov (hors NOVA / Altitude CI)
  • Version v10 : Trinnov NOVA et Altitude CI (alimentation fantôme)
• Alimentation :
  • v8/v9 : pile 9 V intégrée
  • v10 : alimentation fantôme via processeur
• Chargement du fichier de compensation :
  • v8/v9 : clé USB ou via my.trinnov.audio
  • v10 : automatique via transfert interne
• Connectique :
  • v8 : câble fixe avec 4 XLR3
  • v9/v10 : câble détachable multipoints

Installation & intégration

• Positionner le microphone à la place d’écoute principale (sweet spot).
• Connecter chaque XLR au processeur Trinnov selon le schéma fourni.
• Effectuer la mesure complète de toutes les enceintes et caissons du système.
• Le processeur reconstruit alors une carte acoustique 3D complète de votre salle.
• Compatible avec les calibrations multi-systèmes (cinéma, studio, hi-fi).

Dimensions & poids

• Structure : aluminium anodisé / capsules électret à tolérance étroite
• Poids : environ 450 g (microphone seul)
• Montage : pas de vis standard pour trépied photo 1/4"
• Câble : longueur 5 m (selon version), connecteurs XLR3

Usages & conseils

• Indispensable pour la calibration automatique Optimizer des processeurs Trinnov.
• Permet une cartographie spatiale 3D complète du système d’enceintes.
• Utilisé en hi-fi, home cinéma et studio professionnel.
• À stocker dans un endroit sec et à calibrer uniquement via les outils Trinnov officiels.

FAQ

Le microphone 3D fonctionne-t-il avec d’autres marques ?

Non, il est exclusivement compatible avec les processeurs Trinnov, car il transmet des informations spatiales uniques.

Quelle est la différence entre les versions v9 et v10 ?

La version v10 intègre le fichier de compensation directement dans le micro et fonctionne via alimentation fantôme, simplifiant l’usage avec NOVA et Altitude CI.

Faut-il recalibrer le micro ?

Non, chaque exemplaire est calibré individuellement en usine pour une stabilité à long terme.

Peut-on utiliser plusieurs microphones 3D ?

Non, un seul est nécessaire pour les systèmes résidentiels ou studio ; les processeurs cinéma utilisent un boîtier spécifique multi-micros.

Conclusion

Le Trinnov Microphone 3D est un instrument de mesure d’une précision exceptionnelle, indispensable à toute calibration Optimizer. Grâce à sa structure tétraédrique, à sa linéarité exemplaire et à sa capacité unique de localisation spatiale, il constitue le fondement technologique du rendu sonore tridimensionnel et immersif propre à Trinnov. Chaque exemplaire est un outil scientifique de référence pour atteindre la perfection acoustique.
