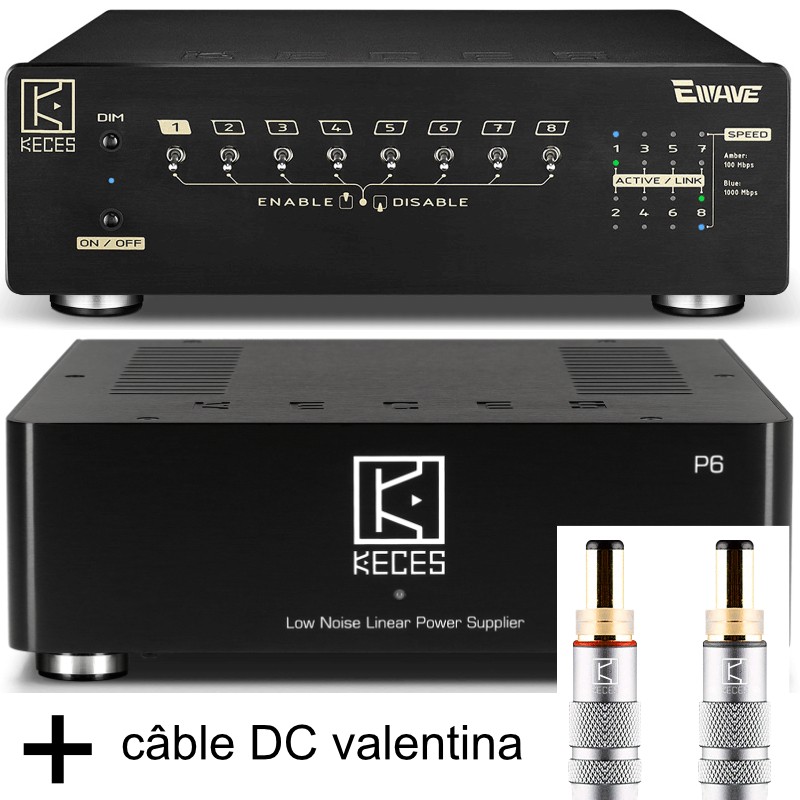

Pack Keces Ewave + Keces P6 + câble DC Valentina Keces Audio

Points forts — Pack Keces Ewave + Keces P6 + câble DC Valentina

• Chaîne complète et cohérente : switch audio, alimentation linéaire et câble DC conçus par le même fabricant, avec une connectique DC identique de bout en bout.
• Horloge OCXO 25 MHz à très faible bruit de phase au cœur de l'Ewave, pour une transmission des paquets rigoureusement cadencée.
• Alimentations internes séparées dans l'Ewave : puce réseau, OCXO, étages d'entrée, de sortie et microcontrôleur disposent chacun de leur propre régulation.
• Régulation entièrement discrète du P6, sans circuit intégré régulateur, avec transformateur toroïdal et masse indépendante par rail.
• Bruit résiduel mesuré : ondulation inférieure à 220 µV à pleine puissance et inférieure à 150 µV à 60 W.
• Deux zones de tension réglables sur le P6 : 5 / 7 / 9 / 12 V et 12 / 15 / 19 / 24 V, 3 A par zone.
• Contrôle port par port sur la face avant de l'Ewave, pour désactiver physiquement les ports inutilisés.
• Câble Valentina à double âme, neuf conducteurs par âme, avec matériau amortissant intercalé entre les deux conducteurs.
• Châssis aluminium et format identique 220 × 220 × 66 mm pour les deux appareils, empilables ou juxtaposables dans un meuble.

Architecture & performances

• Ewave — horlogerie : oscillateur à quartz thermostaté (OCXO) de 25 MHz. Le maintien du quartz à température constante réduit son bruit de phase et stabilise la cadence de commutation des paquets, ce qui limite les irrégularités temporelles transmises aux appareils en aval.
• Ewave — alimentation segmentée : chaque bloc fonctionnel dispose d'une régulation dédiée. Cette séparation évite qu'une perturbation générée par l'étage réseau ne remonte vers l'horloge, section la plus sensible de l'appareil.
• Ewave — isolation d'alimentation : le port 1 est isolé des ports 2 à 8. Le fabricant recommande d'utiliser le port 1 comme entrée réseau et de réserver les autres aux appareils de lecture.
• Ewave — QoS audio : la gestion de trafic priorise les paquets audio afin de préserver la continuité du flux en cas de charge réseau simultanée.
• Ewave — conception interne : circuits développés en interne par Keces, avec un travail spécifique sur le tracé du circuit imprimé et les masses pour réduire les rayonnements EMI et RFI.
• P6 — étage de puissance : transformateur toroïdal de forte qualité, masse séparée pour chaque rail de sortie, régulation en composants discrets sans circuit intégré. Keces revendique une conception intégralement analogique.
• P6 — comportement en charge : absence de ronflement ou de bourdonnement à 50 Hz et en charge maximale, selon les spécifications constructeur.
• P6 — protection : protection contre les dépassements de température de fonctionnement (OTP).
• Valentina — structure : conducteurs OFHC de haute pureté en configuration à deux âmes, chacune composée de neuf conducteurs, avec matériau amortissant entre les deux pour limiter l'influence des vibrations mécaniques sur la stabilité du courant.
• Valentina — blindage : blindage spécifique destiné à réduire les interférences externes captées sur la liaison DC.

Connectique & installation

• Ewave — ports réseau : 8 ports cuivre RJ45 en face arrière, 10 / 100 / 1000 Mbps en auto-négociation.
• Ewave — entrée d'alimentation : embase DC 2,5 / 5,5 mm, 12 V sous 1 A.
• Ewave — borne de masse : borne GND en face arrière.
• Ewave — commandes : bouton marche/arrêt (appui de 3 secondes), bouton Dim et huit interrupteurs à bascule d'activation de port en face avant.
• Ewave — signalisation : LED d'alimentation rouge en veille, bleue en fonctionnement, bleue clignotante lente en mode Dim ; LED de liaison verte en activité ; LED de débit éteinte à 10 Mbps, ambre à 100 Mbps, bleue à 1000 Mbps.
• P6 — sorties : deux sorties DC sur embases 2,5 / 5,5 mm, une par zone, avec sélecteur de tension dédié à chacune.
• P6 — entrée secteur : embase IEC avec porte-fusible et interrupteur général. Fusible de 2 A en 115 V, de 1 A en 230 V.
• P6 — signalisation : LED bleue de mise sous tension en face avant.
• Valentina — fiches : versions 2,5 mm vers 2,1 mm et 2,5 mm vers 2,5 mm, longueur 1,5 m. La version 2,5 vers 2,5 mm est celle qui correspond à la liaison P6 vers Ewave.
• Procédure : sélectionner la tension sur le P6 avant tout raccordement, débrancher le cordon secteur du P6 avant de connecter ou déconnecter un câble DC, puis mettre sous tension.

Caractéristiques techniques

• Keces Ewave — type : switch réseau non managé à destination audio.
• Keces Ewave — ports : 8 × RJ45 cuivre, 1000 / 100 / 10 Mbps.
• Keces Ewave — horloge : OCXO 25 MHz.
• Keces Ewave — alimentation requise : 12 V, 1 A, jack DC 2,5 / 5,5 mm.
• Keces Ewave — alimentation fournie d'origine : bloc à découpage 12 V / 1 A.
• Keces P6 — Zone I : 5 V, 7 V, 9 V ou 12 V, 3 A.
• Keces P6 — Zone II : 12 V, 15 V, 19 V ou 24 V, 3 A.
• Keces P6 — ondulation résiduelle : inférieure à 220 µV à pleine puissance, inférieure à 150 µV à 60 W.
• Keces P6 — consommation maximale : 150 W.
• Keces P6 — tension d'entrée : 115 V ou 230 V, commutable.
• Keces P6 — châssis : aluminium intégral.
• Câble Valentina — conducteurs : OFHC haute pureté, double âme de neuf conducteurs chacune.
• Câble Valentina — fiches DC : 2,5 mm vers 2,1 mm ou 2,5 mm vers 2,5 mm.
• Température de fonctionnement recommandée : de 0 °C à +40 °C pour les deux appareils.

Dimensions & poids

• Keces Ewave : 220 mm de largeur × 220 mm de profondeur × 66 mm de hauteur.
• Keces Ewave — poids : 4 kg.
• Keces P6 : 220 mm de largeur × 220 mm de profondeur × 66 mm de hauteur.
• Keces P6 — poids net : 3 kg.
• Keces P6 — poids brut d'expédition : 4 kg.
• Câble Valentina — longueur : 1,5 m.
• Encombrement de l'ensemble : les deux appareils partageant la même empreinte de 220 × 220 mm, ils s'installent côte à côte sur une tablette de 45 cm de large ou l'un au-dessus de l'autre, en ménageant une circulation d'air suffisante autour du P6.

Usages & conseils

• Configuration recommandée : régler une zone du P6 sur 12 V, relier cette sortie à l'entrée DC de l'Ewave avec le câble Valentina en version 2,5 vers 2,5 mm, puis raccorder la box ou le routeur sur le port 1 de l'Ewave et les appareils de lecture sur les ports 2 à 8.
• Vérification de la tension : contrôler la position du sélecteur avant le premier branchement. Une tension incorrecte appliquée à un appareil DC peut l'endommager, et ce type de dommage n'est pas couvert par la garantie du fabricant.
• Seconde zone disponible : la zone restée libre du P6 peut alimenter un streamer, un lecteur réseau, un DAC ou un serveur音 compatible, dans la limite de 3 A et des tensions proposées.
• Ports inutilisés : désactiver les ports non employés depuis la face avant permet de limiter les diaphonies entre voies au sein du switch.
• Mode Dim : extinction de toutes les LED, utile en installation home-cinéma ou dans une pièce d'écoute sombre. La LED d'alimentation clignote alors lentement.
• Mise à la terre : la borne GND de l'Ewave permet un raccordement à une boîte de masse ou à un point de terre du système si l'installation le justifie.
• Placement : éloigner l'ensemble des transformateurs de puissance et des sources de champ magnétique important. Ne pas obstruer la ventilation du P6 et éviter les environnements humides ou poussiéreux.
• Entretien : nettoyage au chiffon doux et sec ; proscrire benzène, diluant et produits abrasifs sur les châssis aluminium.
• Rodage : comme pour tout câble et toute alimentation linéaire, laisser l'ensemble fonctionner plusieurs dizaines d'heures avant d'évaluer le résultat sonore.

FAQ

Quelle zone du P6 faut-il utiliser pour alimenter l'Ewave ?

Les deux zones proposent le 12 V nécessaire. La Zone I couvre 5, 7, 9 et 12 V, la Zone II couvre 12, 15, 19 et 24 V. Le choix dépend surtout de l'appareil que vous souhaitez raccorder sur la seconde sortie : si celui-ci demande 15, 19 ou 24 V, réservez-lui la Zone II et alimentez l'Ewave depuis la Zone I.

Quelle version du câble Valentina est adaptée à ce pack ?

La version équipée de fiches 2,5 mm aux deux extrémités. Les sorties DC du P6 comme l'entrée DC de l'Ewave utilisent un format 2,5 / 5,5 mm. La version 2,5 vers 2,1 mm est destinée aux appareils dont l'embase est en 2,1 mm.

Le P6 peut-il alimenter l'Ewave et un second appareil simultanément ?

Oui. Le P6 dispose de deux zones indépendantes, chacune délivrant jusqu'à 3 A, avec des masses séparées. L'Ewave ne réclamant que 1 A, une large réserve subsiste, et la seconde zone reste entièrement disponible dans la limite de la consommation totale de 150 W.

L'Ewave nécessite-t-il une configuration logicielle ?

Non. Les huit ports fonctionnent en auto-négociation 10 / 100 / 1000 Mbps et l'appareil s'insère dans un réseau existant sans paramétrage. Les seules commandes sont physiques : marche/arrêt, mode Dim et activation individuelle des ports.

Un switch réseau peut-il réellement influer sur le rendu sonore ?

Les données transitent sans erreur sur un réseau conforme. Ce que vise l'Ewave se situe ailleurs : régularité temporelle des paquets, réduction du bruit haute fréquence réinjecté par la liaison Ethernet et limitation des diaphonies entre ports. Ces facteurs agissent indirectement sur les appareils placés en aval. L'ampleur du résultat dépend fortement de la sensibilité du streamer et du convertisseur employés.

Conclusion

Ce pack traite la partie réseau d'un système de streaming haute résolution comme un maillon à part entière plutôt que comme une simple infrastructure informatique. L'Ewave apporte une horloge OCXO 25 MHz, des alimentations internes cloisonnées et un contrôle physique de chaque port ; le P6 lui fournit une tension continue issue d'une régulation linéaire discrète à très faible bruit, tout en conservant une seconde sortie pour un autre appareil ; le câble Valentina complète la liaison avec des conducteurs OFHC blindés au format exact requis. Un ensemble cohérent, sans compromis de connectique, destiné aux systèmes où le streamer et le convertisseur sont suffisamment résolvants pour tirer parti d'un environnement réseau maîtrisé.
