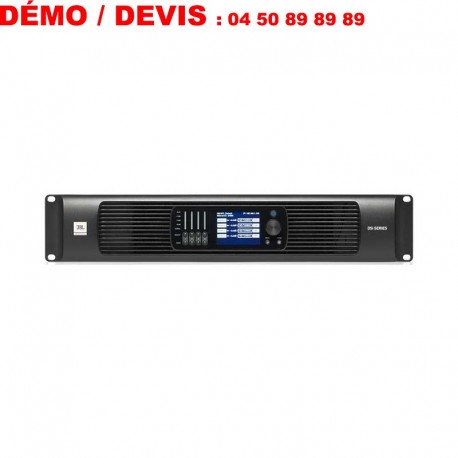

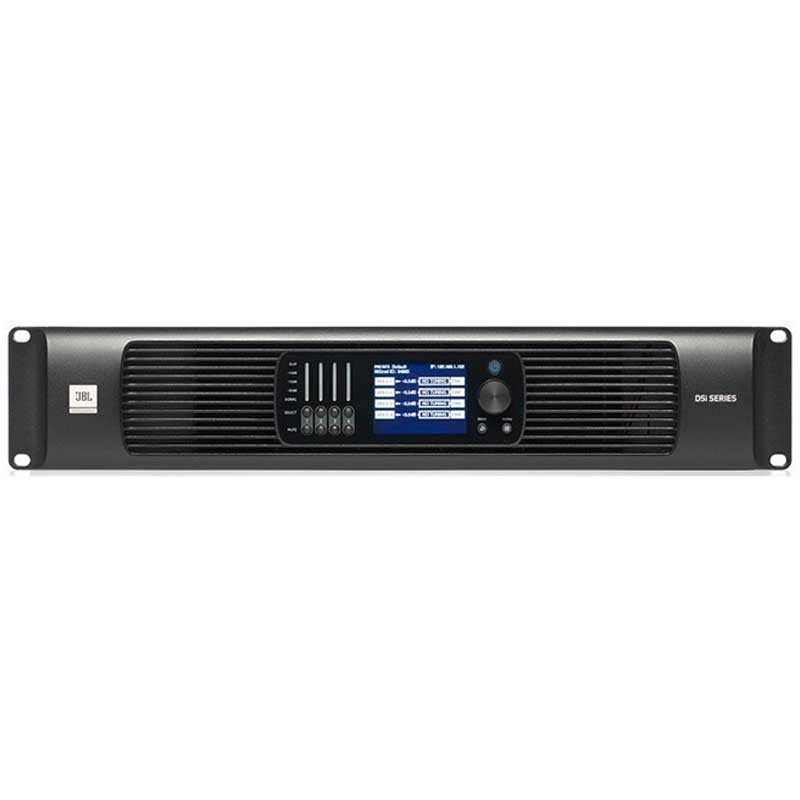

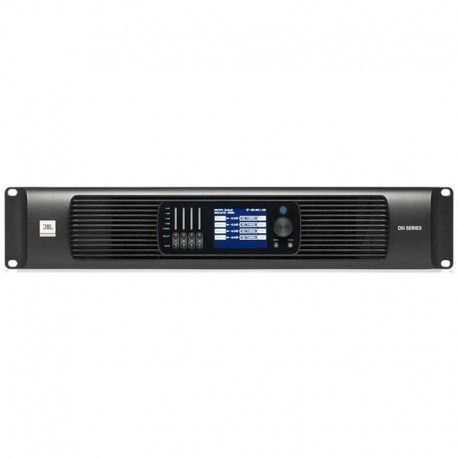

JBL DSi 2.0 MA4-D – Ampli 4 canaux Dante/AES67

Points forts — JBL DSi 2.0 MA4-D

• Puissance massive : jusqu’à 750 W ×4 @8 Ω, 1 400 W ×4 @4 Ω, 2 100 W ×4 @2 Ω.
• Mode bridgé : 2 600 W ×2 @8 Ω ou 4 200 W ×2 @4 Ω pour des voies LCR très exigeantes.
• DSP complet 96 kHz/32-bit : FIR/IIR, 8 PEQ par canal, delays (jusqu’à 1 000 ms), LevelMAX.
• Audio sur IP : Dante/AES67 redondant, distribution multicanale propre et scalable.
• Tenue à 2 Ω par canal : alimente des réseaux de surrounds denses sans faiblir.

Audio & DSP

• Traitements : PEQ 8 bandes, filtres passe-haut/bas, crossovers, FIR, delays jusqu’à 1 000 ms.
• Protection : limiteurs LevelMAX (Peak/RMS/Thermal), surveillance thermique et du courant.
• Mesures typiques : bande 20 Hz–20 kHz (±0,5 dB), THD+N faible, S/B élevé.
• Presets JBL pour déploiement accéléré avec les enceintes cinéma de la marque.

Connectique & réseau

• Entrées : analogiques symétriques + Dante/AES67 (port(s) RJ45).
• Sorties HP : borniers haut courant ; modes stéréo/dual et bridgé.
• Contrôle : Ethernet (HiQnet/Audio Architect), SNMP, GPIO, écran LCD frontal.

Puissances nominales (1 kHz, burst, 0,5 % THD, 2 canaux)

• 8 Ω : 750 W ×4 • 4 Ω : 1 400 W ×4 • 2 Ω : 2 100 W ×4
• Bridgé 8 Ω : 2 600 W ×2 • Bridgé 4 Ω : 4 200 W ×2

Installation & intégration

• Applications : LCR (bi-amp), réseaux de surrounds, caissons passifs multiples.
• Conseils : isolez le VLAN Dante, cadrez les horloges (PTP), verrouillez limiteurs et delays.
• Ventilation : prévoir un flux d’air en baie ; respecter l’impédance minimale selon le mode.

Dimensions & poids

• (L × H × P) : 48,2 × 8,8 × 43,7 cm (rack 19″, 2U)
• Poids : 10,5 kg

Usages & conseils

• En mode bridgé, réserver aux voies LCR ou caissons exigeants et maintenir une charge ≥ 4/8 Ω selon le cas.
• Pour de grands arrays de surrounds, exploitez la tenue à 2 Ω (câblage et sections adaptés).
• Effectuez une calibration par mesures : niveaux, EQ, délais, alignement de phase avec le processeur A/V.

FAQ

Différences entre MA4-D et SA4-D ?

La plate-forme est similaire (DSP/réseau). Le MA4-D propose un palier de puissance supérieur pour les charges exigeantes.

Le Dante/AES67 est-il obligatoire ?

Non : une version MA4 (analogique) existe. Le MA4-D facilite la distribution audio IP et la redondance réseau.

Convient-il aux caissons passifs ?

Oui, dans le respect de l’impédance et de la puissance admissible ; le DSP gère filtrage et limiteurs.

Conclusion

Alliant puissance, DSP avancé et audio réseau, le JBL DSi 2.0 MA4-D s’impose comme un bloc 4 canaux pérenne et professionnel pour bâtir des systèmes home-cinéma et cinéma à la fois scalables, fiables et ultra performants.
