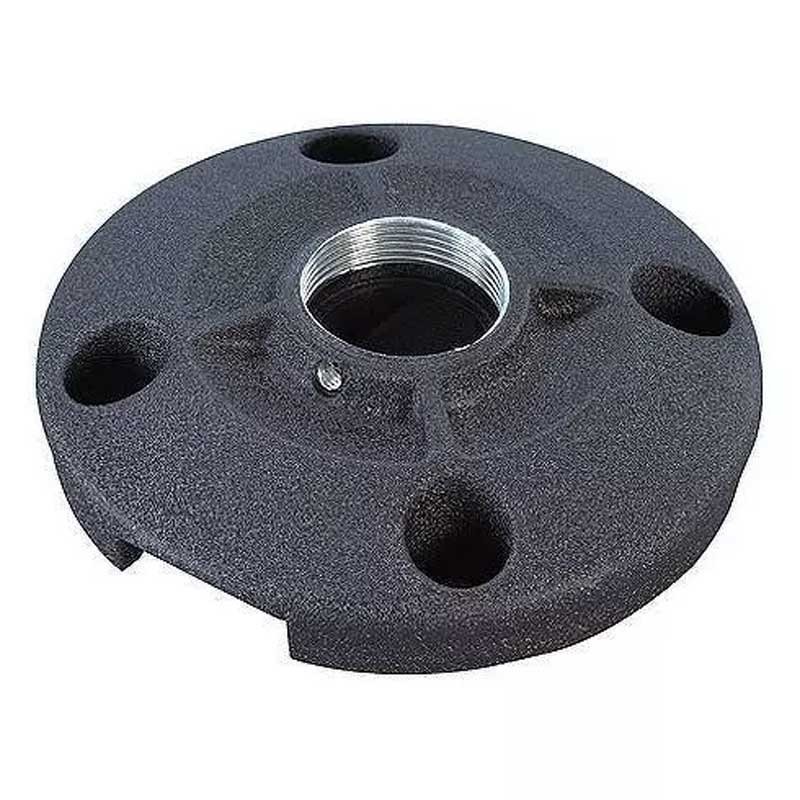

Chief CMS115 plaque de plafond universelle pour support de projecteur Chief

Points forts — Chief CMS115

• Compatibilité universelle avec toutes les colonnes filetées 1 1/2" NPT ou NPSM.
• Capacité de charge élevée : jusqu’à 227 kg (500 lbs).
• Fabrication en acier haute résistance avec finition époxy noire.
• Canal intégré pour le passage des câbles d’alimentation et de signal.
• Conçue pour fixation directe sur les solives en bois 2"×4".
• Installation rapide avec vis à bois et rondelles incluses.
• Compatible avec les gammes Chief RPA, RLC, CMA et CMS.

Caractéristiques techniques

• Type de filetage : 1 1/2" NPT (ANSI/ASME B1.20.1).
• Épaisseur minimale de colonne : 0,154" (aluminium ASTM B221).
• Dimensions de la plaque : 165 mm de diamètre.
• Entraxe de fixation : 129,4 mm (5,09").
• Matériau : acier structurel traité.
• Charge maximale : 227 kg (500 lbs).
• Finition : peinture poudre noire mate.

Installation & sécurité

• Fixation sur plafond à ossature bois uniquement (non adaptée au béton sans adaptateur).
• Utiliser deux vis à bois 3/8" × 2,5" de grade 2 minimum avec rondelles.
• Assurer une profondeur d’ancrage minimale de 50 mm dans la solive.
• Supporter 5× la charge combinée de l’équipement suspendu avant installation finale.
• Passer les câbles à travers le conduit central avant le serrage final.
• Serrage de la colonne : au moins quatre filets engagés avec clé hexagonale de 5/32".
• Vis de sécurité optionnelle incluse pour verrouillage anti-rotation.

Dimensions & poids

• Diamètre : 165 mm.
• Épaisseur : 15,9 mm.
• Poids : 0,9 kg environ.
• Filetage central : 1 1/2" NPT femelle.

Usages & conseils

• Idéal pour installer un projecteur, un écran motorisé ou une caméra PTZ au plafond.
• Utilisable dans les installations professionnelles AV, salles de réunion ou home cinéma.
• Pour une installation sur béton ou métal, utiliser les adaptateurs Chief CMS003/CMS006 (en option).
• Vérifier la capacité de charge du plafond avant montage.

FAQ

Quelle charge maximale peut supporter la CMS115 ?

Jusqu’à 500 lbs (227 kg) lorsqu’elle est fixée correctement sur une solive en bois.

Avec quelles colonnes est-elle compatible ?

Avec toutes les colonnes filetées 1 1/2" NPT de la gamme Chief CMS, CMA et RPA.

Peut-on l’installer sur un plafond en béton ?

Oui, à condition d’utiliser un adaptateur spécifique Chief (CMS003, CMS006 ou équivalent).

Dispose-t-elle d’un passage pour les câbles ?

Oui, un conduit central permet de dissimuler proprement les câbles d’alimentation et HDMI.

Conclusion

La Chief CMS115 est une plaque de plafond universelle robuste et fiable, idéale pour les installations de projecteurs et d’équipements audiovisuels lourds. Avec sa compatibilité NPT standard, son passage de câbles intégré et sa capacité de charge professionnelle, elle constitue une solution de montage sûre et durable pour toutes les configurations de plafond.
